【導讀】通常來說傳感器的設計簡單明了，通常可以在功率，測量時間或傳感器尺寸方面實現更好的性能。但是，有時候，新的核心技術可能會改變基本原理，例如當高效率的LED取代燈泡時，而今天在光學氣體傳感技術方面正在發生這種情況。使用高效的LED技術時，一個問題是耗電較大的傳感器。要了解這一點，我們必須深入研究與傳感器設計相關的基本物理原理。
非分散紅外（NDIR）氣體傳感在氣體傳感方面得到了廣泛的應用，它堅固，可靠且具有成本效益。它還提供了免維護的操作，并且成為了工業和消費類應用的主要選擇。
比如說NDIR氣體，它傳感屬于傳感技術系列，它的工作原理是將能量轉換為物理信號，然后信號受傳感器的影響，然后由檢測器檢測到該信號。
使用NDIR氣體感測，紅外光穿過氣體并由窄帶檢測器感測，該檢測器經過調整以匹配氣體的吸收波長。
在這種情況下，能量轉化為光，然后與氣體濃度成比例地被目標氣體吸收，最后，光檢測器測量剩余的光量。
該方法涉及許多工程問題，例如提供穩定的光路，該光路的長度可以根據比爾-朗伯定律進行調整，以適應測量范圍，其中較長的光路往往會提供更高的分辨率，但會以飽和度為代價。
另外，必須謹慎選擇干涉濾光片，以最大程度地提高對目標氣體的敏感性。它必須能夠抑制對其他氣體的交叉敏感性，使溫度變化和老化降低到最小。
電氣驅動必須經過仔細設計，利用AD轉換器的容量。
通常，光源以大約100毫秒的接通時間進行切換，以補償熱漂移以及來自環境光和電信號的干擾。當光源關閉時，從檢測器信號中減去檢測器信號，即可得出要檢測的信號。
選擇100ms的時間段是因為它可以完美地抑制50Hz和60Hz頻段的干擾，并且與白熾燈和熱紅外探測器（如熱電堆和熱電探測器）相對較慢的時間常數兼容。
這種將能量轉換為信號的傳感器在檢測到目標時會受到目標的影響，而在低功耗優化方面則存在一些非直覺的特性。
當節電時，信噪比SNR最終會引起問題，并確定檢測極限（檢測達到的最大距離），SNR是轉化為分辨率的屬性。
靈敏度由光譜確定，在不犧牲測量范圍的情況下，通常無法進行調整以節省功率。
占空比是針對低功耗進行優化時要調整的第一個參數。由于它按平方根縮放，因此它是一種在不損失過多分辨率的情況下降低功耗的強大工具。
假設您將燈泡的開啟時間從每秒開啟100ms（占空比= 10％）調整為每10秒開啟100ms（占空比= 1％），則可以以10倍的成本獲得10倍的功率。
另一方面，通過增加占空比來補償?shù)头直媛适前嘿F的。如果通過增加占空比來獲得10倍的分辨率，則需要100倍的功率。
節省功率的另一種方法是在開啟時間內減少光源的輸入功率。但是，SNR隨功率降低而線性縮放，這不如通過降低占空比來節省相同的功率有利。
從系統角度來看，最大化輸入功率并降低占空比是最省電的。
假設您可以將10倍以上的功率推入光源，并獲得10倍以上的光出鏡。增加的峰值功率將使您可以在保持分辨率的情況下將占空比降低100倍，并將總功耗降低10倍。
光源效率不是決定系統功耗的唯一參數，但是同樣重要。
燈到LED技術
這實際上是Catch 22，由于總功率會增加，因此無法使用低功率LED技術。
低功率只能通過減少檢測器干擾或提高光學效率來補償。
首先，與傳統的熱電堆傳感器相比，現代的室溫IR光電二極管的信噪比SNR高8倍，從而可以使光源更弱但效率更高，或者使占空比減少64倍。
因此推出了首款性能可與傳統傳感器媲美的低功耗NDIR CO2傳感器。
Senseair LP8的功率為0.7mW，雖然具有白熾燈，但它利用了高分辨率的光電探測器。這里的缺點很明顯，在這些低占空比下，燈絲響應很慢。
無法通過減少開啟時間來處理占空比，并且長時間關閉會導致每個樣本之間的間隔變長，因此存在丟失數據的風險，并給觀察結果增加了延時。
燈的另一個缺點是幾何形狀定義不當，其中輻射燈絲散布在幾毫米的空間內，并且誤差約為±0.5毫米。
使用小型化的光學器件，不可能高效地收集燈光。另一方面，LED具有較小但定義明確的發射區域，可以以優于0.1mm的精度進行定位。

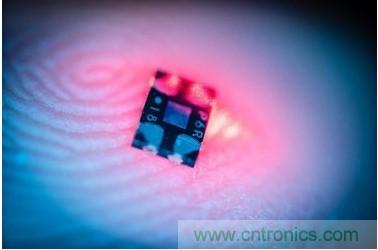

Senseair Sunrise已開發用于精確定位的LED，從而實現30％的光學效率。這可以與傳統NDIR傳感器（如Senseair S8或LP8）的3％效率進行比較。
盡管光源相對較弱，但由于提高了光效率，Sunrise仍使用0.5mW的平均功率。
