【導讀】本文為大家?guī)?lái)的是一款金屬探測器電路分析，這個電路有點像是一個“電容三點式”振蕩電路，在三極管集電極上流過的是固定頻率的交變電流，遇到金屬后，線圈就會對金屬產生一定的吸力，從而探測發現金屬。
這個電路有點像是一個“電容三點式”振蕩電路，在三極管集電極上流過的是固定頻率的交變電流，遇到金屬后，線圈就會對金屬產生一定的吸力，從而探測發現金屬。

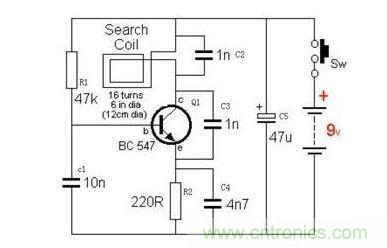

這個電路采用LC正弦波震蕩器電路（電容三點式），可以產生幾十兆赫茲的頻率。電路的振蕩頻率由L、C2、C3、C4決定.C1作為交流接地用。在電感上諧振。這里電路中只畫了金屬探測的探測部分。并沒有檢測電路。假設當L靠近金屬時。由探測線圈感應出高頻電壓經過高頻震蕩器檢波到放大部分。最后有喇叭輸出指示有金屬。頻率F=1/2π根號LC。
而對于震蕩，在晶體管電路分析中，有一種交流等效法，看三極管的三只腳上面是否都接了電容，而且是環接狀，不同的電容充放電就滿足了振蕩的基本條件，如果波特圖中畫出的相移大于135度，則振蕩就可以持續下去。這圖中，通電的瞬間，C1、C2、C3導通并開始充電，C1容量大，電壓后建立起來，到達一定值時三極管導通，C3上的電壓下降、C4上的電壓上升，三極管截止，C1再次開始充電、感應線圈中有電流流過，C3也再次充電，C4上的電壓通過并聯的電阻放電，e極的電壓開始下降，降到三極管正偏、C1上的電壓上升時，三極管再次導通，如此循環。
