【導讀】在5G通信、軍用雷達、測試測量等高性能領域，工程師們面臨著一個共同的挑戰：如何在簡化系統設計的同時，滿足多通道、寬帶寬、高動態性能的需求？傳統收發器依賴復雜的頻率轉換環節（如混頻器），不僅增加了器件數量和成本，還容易引入噪聲和失真。德州儀器（TI）推出的AFE7955多通道收發器，以直接射頻采樣架構為核心，打破了這一困境——它集成2個發射（TX）鏈、3個接收（RX）鏈，覆蓋600MHz至12GHz寬頻率范圍，無需額外頻率轉換級，同時實現了發射通道無雜散動態范圍（SFDR）>68dBc、接收通道噪聲密度-156dBFS/Hz的高動態性能。這款器件的出現，不僅簡化了高性能系統的設計流程，更成為5G、雷達等領域的“核心基石”。
一、核心功能解析：多通道收發器的“全能選手”

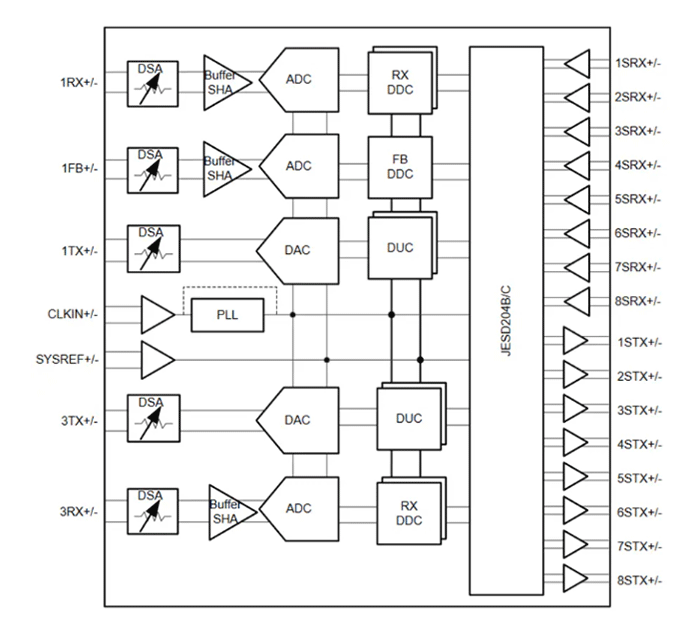

AFE7955的核心價值在于集成化的多通道收發能力，它將發射、接收的關鍵功能濃縮在一顆17mm×17mm FCBGA封裝的芯片中，覆蓋了從基帶到射頻的全鏈路處理：
發射（TX）鏈：包含2個獨立通道，支持插值（將基帶信號提升至更高采樣率）和數字上變頻（DUC） （將基帶信號轉換為射頻信號）功能，搭配12GSPS的數模轉換器（DAC），可實現1200MHz的信號帶寬（滿足5G大帶寬需求）；每個TX鏈還配備40dB范圍的可變增益放大器（VGA） ，能靈活調整發射信號強度，適應不同傳輸距離和環境（如5G基站的遠近覆蓋）。
接收（RX）鏈：包含3個獨立通道，集成25dB范圍的數字步進衰減器（DSA） ，可實時調整接收信號強度，避免強信號過載（如雷達接收回波時的信號波動）；3GSPS的模數轉換器（ADC）能高速捕捉射頻信號，保留更多細節（如測試測量中的微弱信號）。
接口與同步：采用JESD204B/C標準的SerDes接口（8個最高29.5Gbps的收發器），實現高速數據傳輸；支持子類1多器件同步，確保多個AFE7955芯片在相控陣?yán)走_(dá)等多通道系統中時鐘同步（誤差小于1ns），提高波束形成精度。
二、技術創新：直接射頻采樣與性能的“平衡術”
AFE7955的“革命性”在于直接射頻采樣架構，它跳過了傳統收發器的“混頻-中頻采樣”環節，直接對射頻信號進行采樣，帶來三大優勢：
簡化系統設計：無需額外的混頻器、濾波器等器件，減少了PCB面積（如5G基站的射頻單元體積可縮小30%）和物料成本（BOM成本降低20%以上）。
提升信號純度：避免了混頻環節引入的雜散信號（如鏡像頻率），發射通道SFDR>68dBc（比傳統架構高5-10dBc），確保信號在傳輸過程中保持高純度（如5G信號的調制精度）。
靈活適配多頻段：覆蓋600MHz至12GHz頻率范圍，支持Sub-6GHz（5G主流頻段）、毫米波（5G未來頻段）、X波段（雷達常用頻段）等多個波段，無需更換器件即可適配不同應用。
此外，AFE7955優化了動態性能：接收通道噪聲密度低至-156dBFS/Hz（比傳統架構低8-12dB），能捕捉到微弱信號（如雷達的遠距離回波）；多模式時鐘管理功能（支持內部PLL/VCO或外部時鐘），允許用戶根據系統需求選擇時鐘源（如5G基站采用外部時鐘同步，雷達采用內部PLL保持獨立）。
三、應用場景：從軍用雷達到5G，覆蓋高要求領域
AFE7955的高性能與靈活性，使其成為軍用雷達、5G通信、測試測量等領域的理想選擇：
軍用雷達系統：如X波段相控陣?yán)走_(dá)，需要多通道同步（AFE7955的子類1同步功能）、高SFDR（避免雜散信號干擾）、寬帶寬（捕捉高速目標）。AFE7955的直接射頻采樣架構減少了雷達的器件數量（如每個通道的混頻器省去），提高了系統可靠性（減少故障點），同時高SFDR確保雷達能探測到遠距離的小目標（如無人機）。
5G通信基礎設施：支持Sub-6GHz和毫米波頻段，1200MHz帶寬滿足5G的大帶寬需求（如5G下行速率可達10Gbps）。直接射頻采樣架構減少了5G基站的射頻單元體積（如宏基站的射頻單元可從2U縮小至1U），降低了基站的功耗（減少了混頻器的能耗）。
測試測量設備：如向量信號分析儀（VSA），需要高分辨率（3GSPS ADC）、高動態范圍（-156dBFS/Hz噪聲密度）。AFE7955的高采樣率能捕捉到高速的射頻信號（如5G的毫米波信號），低噪聲密度能保留信號的細微變化（如調制誤差），提高測試測量的精度。
四、設計建議：讓AFE7955發揮最佳性能的關鍵
要充分發揮AFE7955的性能，設計時需注意以下幾點：
電源管理：AFE7955采用多電壓域設計（如核心電壓1.2V、IO電壓3.3V、SerDes電壓1.8V），需要分開供電（使用不同的LDO或開關電源），避免電壓干擾（如數字信號對模擬信號的影響）。
熱設計：AFE7955的結溫需控制在110°C以下（超過110°C會導致性能下降），需采用高效散熱設計（如在PCB上布置散熱片，或使用過孔將熱量傳導到PCB背面）；對于高功耗場景（如12GSPS DAC滿負荷工作），可增加風扇輔助散熱。
PCB布局：SerDes走線需保持100Ω差分阻抗（使用微帶線或帶狀線），避免信號衰減（如SerDes信號在傳輸過程中損耗超過2dB會導致誤碼率上升）；模擬部分（如TX/RX通道）與數字部分（如SerDes接口）需分開布局（間隔至少2mm），減少數字信號對模擬信號的干擾（如時鐘信號對接收通道的噪聲影響）。

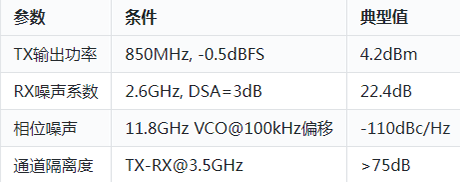

性能圖
五、開發資源：快速上手的“工具包”
TI為AFE7955提供了豐富的開發資源，幫助工程師快速評估和設計：
AFE7955EVM開發套件：包含AFE7955芯片、電源電路、時鐘電路和SerDes接口，可測試發射通道的SFDR、接收通道的噪聲密度等性能指標（如用EVM測試TX通道的SFDR，可快速驗證設計是否符合要求）。
參考設計TIDA-01012：提供了電源管理、熱設計和PCB布局的參考（如電源電路的LDO選擇、散熱片的尺寸），工程師可以直接借鑒，減少設計時間（如參考設計中的PCB布局可縮短SerDes走線的長度）。
仿真模型：ADS器件模型包（包含AFE7955的DAC、ADC、SerDes等模型），允許工程師在ADS軟件中仿真系統性能（如仿真TX通道的信號鏈路，提前預測SFDR），減少調試時間（如避免實物調試中的反復修改）。
結語
AFE7955作為直接射頻采樣時代的多通道收發器，以其“簡化設計、高性能、多場景適配”的優勢，成為5G、軍用雷達、測試測量等領域的“核心器件”。它的出現，不僅降低了高性能系統的設計復雜度（如減少了混頻器等器件），還提高了系統的可靠性（減少了故障點）和性能（如更高的SFDR和更低的噪聲密度）。隨著5G、雷達等領域的不斷發展，AFE7955有望成為這些領域的“基石”，推動行業的進步——無論是5G基站的小型化，還是雷達的遠距離探測，AFE7955都將發揮重要作用。
