【導讀】在智能家居、工業物聯網及各類電子設備中，遙控開關作為實現非接觸式遠程控制的核心部件，已從早期簡單的玩具應用，發展成為涉及射頻通信、低功耗設計和編碼安全等多學科技術的復雜模塊。對于工程師而言，理解其工作原理、掌握選型要點并能在系統中可靠集成，是設計現代交互式設備的關鍵技能。本文將深入探討遙控開關的技術內核，為工程實踐提供一份清晰的指南。
引言：無線控制的工程實現核心
在智能家居、工業物聯網及各類電子設備中，遙控開關作為實現非接觸式遠程控制的核心部件，已從早期簡單的玩具應用，發展成為涉及射頻通信、低功耗設計和編碼安全等多學科技術的復雜模塊。對于工程師而言，理解其工作原理、掌握選型要點并能在系統中可靠集成，是設計現代交互式設備的關鍵技能。本文將深入探討遙控開關的技術內核，為工程實踐提供一份清晰的指南。
一、 技術原理與主流制式：解碼無線信號

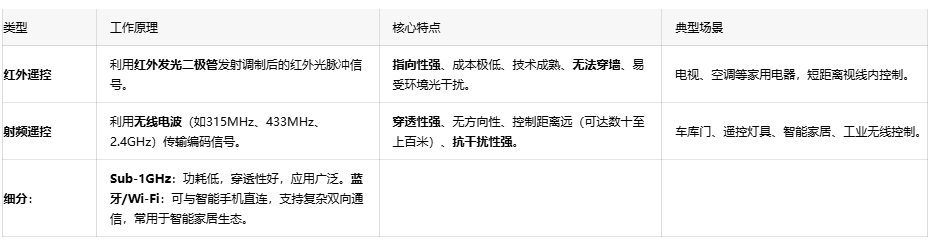

遙控開關的本質是一個無線信號發射與接收系統。其工作流程可簡述為：發射端將按鍵指令編碼并調制到特定頻率的載波上，通過天線發射；接收端天線捕獲信號，經解調與解碼后，驅動執行電路（如繼電器、可控硅）完成開關動作。根據載波類型，主要分為兩大類：
二、 關鍵性能參數與選型指南
在項目設計中，需根據應用場景審慎評估以下核心參數：
工作頻率與發射功率：
頻率：決定了信號的物理特性。Sub-1GHz頻段繞射能力強，適合穿墻；2.4GHz頻段全球通用，帶寬高但穿墻損耗大。
發射功率：直接影響控制距離。需在法規限制（如FCC、CE）與距離需求間平衡。例如，歐洲433MHz頻段發射功率通常限制在10mW以下。
編碼方式與安全性：
固定碼與滾動碼：早期采用固定編碼，易被重放攻擊?，F(xiàn)代安全系統普遍采用滾動碼，每次發射的編碼都變化，有效防止復制。
加密：高級應用（如智能門鎖）會采用AES等加密算法對通信數據進行加密。
接收靈敏度與抗干擾能力：
接收靈敏度：通常用dBm表示，數值越?。ㄈ?110dBm）代表接收機能在更微弱的信號下工作，距離更遠。
抗干擾：需關注模塊的鄰道選擇性和阻塞干擾指標，確保在復雜電磁環境中穩定工作。
功耗與供電：
發射端（遙控器）的待機電流和發射電流至關重要，直接影響電池續航。低功耗設計可使一顆紐扣電池工作數年。
接收端需考慮靜態工作電流，特別是對于常供電設備。
三、 硬件設計考量與集成挑戰
將遙控開關模塊成功集成到系統中，需注意以下工程細節：
天線設計與布局：天線是效能的關鍵。PCB天線、陶瓷天線或外置鞭狀天線的選擇需匹配空間和性能要求。布局上應遠離金屬物體和高速數字電路，以減少干擾。
電源完整性：為射頻電路提供干凈、穩定的電源至關重要，必須使用LC濾波網絡，并確保電源走線低阻抗。
信號完整性：解碼后的數字信號線應做好防靜電（ESD）和防浪涌保護，避免MCU受干擾。
認證與法規：產品上市前，遙控開關的射頻部分必須通過所在地的無線電型號核準和電磁兼容認證（如SRRC、FCC ID、CE-RED）。
四、 典型應用場景與趨勢展望
遙控開關技術正隨著物聯網發展而持續演進：
智能家居：射頻遙控是智能窗簾、燈具、插座的基礎。正與藍牙Mesh、Zigbee等組網技術融合，形成集中控制網絡。
工業控制：在起重機、巡檢車等設備上，實現可靠的非接觸式緊急停止或模式切換，提高安全性。
汽車電子：用于遙控鑰匙、胎壓監測系統。
未來趨勢：低功耗藍牙使得手機成為萬能遙控器；UWB技術提供了厘米級精度的空間感知能力，可實現“靠近即解鎖”等新穎交互。
結語
遙控開關是一個融合了高頻電路、編碼協議、低功耗設計和EMC技術的微型系統。成功的應用不僅取決于選擇一顆高性能的芯片或模塊，更依賴于工程師對無線信道特性、電源管理和系統集成的深刻理解。從參數選型到PCB布局，從編碼安全到法規認證，每一個環節都需嚴謹對待。隨著物聯網的普及，遙控開關作為最基礎的人機無線接口，其設計與優化將繼續是連接物理世界與數字指令的重要工程課題。
