【導讀】在電子測試領域，函數發生器和直流電源一直是工程師們不可或缺的工具。但您是否曾想過，將這兩者結合使用會產生怎樣的化學反應？本文將深入探討這一強大組合如何顯著提升測試效率，并為工程師帶來前所未有的測試體驗。

函數發生器的核心能力

函數發生器作為電子測試的關鍵設備，能夠在寬頻率范圍內產生多種電波形，包括正弦波、方波、三角波等標準波形。這些設備也被稱為任意波形發生器，能夠精準模擬電子設備在實際運行中可能遇到的各種信號條件。

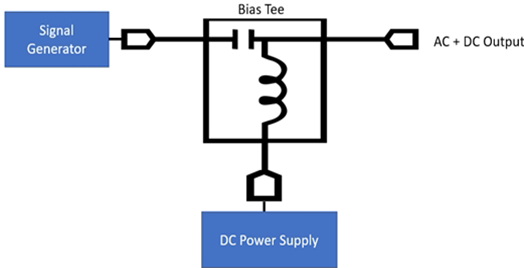

圖1. 偏置三通（Bias Tee）可將信號發生器輸出與直流電源輸出耦合，但其功率處理能力存在限制

通過精確調整頻率、幅度和帶寬等參數，工程師可以全面測試設備或組件在不同條件下的耐受能力。從簡單的電路調試到復雜的系統分析，函數發生器都能提供可靠的測試支持。

技術融合：內置函數發生器的直流電源

傳統測試中，工程師需要分別使用函數發生器和電源設備，但隨著技術進步，這兩者實現了完美融合。創新的解決方案是將函數發生器直接集成到電源或負載中，這一設計帶來了顯著優勢：

首先，設備安全性得到保障。由于函數發生器完全由固件實現，工程師無需擔心低功率信號發生器受到高功率源的損壞。

其次，波形支持豐富多樣。內置函數發生器可以生成正弦波、三角波、矩形波、斜坡波以及自定義波形，滿足各種復雜測試需求。

實際應用場景

太陽能電池模擬測試

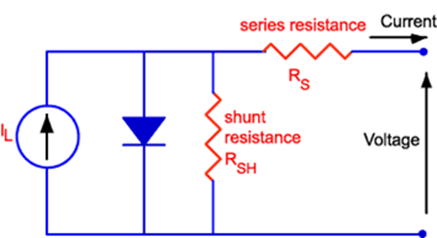

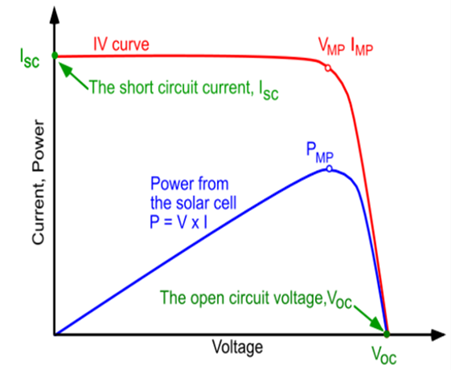

通過內置函數發生器，直流電源可以輕松創建太陽能電池的I-V特性曲線。測試工程師只需輸入四個關鍵參數：開路電壓、短路電流以及最大功率點電流和電壓，即可準確模擬太陽能電池板的輸出特性。

這一功能使得工程師能夠測試太陽能逆變器及其跟蹤太陽能電池板最大功率點的能力。根據EN 50530標準，函數發生器可以測試逆變器對最大功率點變化的響應效率，同時模擬太陽能電池板在不同輻照度和表面溫度下的輸出變化。

在大規模測試場景中，通過多臺大功率電源并聯，可以模擬高達1.92 MW的太陽能農場，為配電應用的太陽能逆變器提供完整的測試環境。

電池系統測試

使用電子負載中的函數發生器，可以構建簡單的電池模型，模擬電池的開路電壓和內阻特性。隨著負載電流增加，模型能夠準確反映電池輸出電壓的下降特性。

這一功能對于測試充電裝置至關重要。工程師可以驗證充電裝置在電池快充時提供高電流輸出的能力，以及在電池充滿后安全轉入涓流充電模式的可靠性。

三大核心優勢

1. 測試能力與精度雙重提升

函數發生器提供精確的信號輸入，而直流電源確保被測設備接收穩定、一致的電壓。這種組合消除了因電源不一致導致的分析障礙，使工程師能夠創建高度真實的測試環境，獲得更可靠的測試數據。

2. 無與倫比的測試靈活性

無論是處理簡單的電阻負載、復雜的無功電路還是大功率設備，這種組合都提供了適應不同測試場景所需的靈活性。工程師可以輕松切換測試模式，從高頻脈沖測試到阻抗評估，滿足多樣化的測試需求。

3. 效率與準確性的完美平衡

內置函數發生器的直流電源顯著簡化了測試設置流程，大幅減少測試準備時間。這使得工程師能夠對設計進行更全面的分析，實現更快的故障排除、更短的開發周期和更高效的測試環境。

內置函數發生器的直流電源代表了電子測試技術的重要進步。它不僅解決了傳統測試中的設備兼容性問題，更為工程師提供了更強大、更靈活的測試手段。隨著電子設備復雜度的不斷增加，這種集成化測試方案將成為提升產品質量和可靠性的關鍵工具，助力工程師應對日益嚴峻的測試挑戰。
