TDK TLVR電感器:破局800A納秒浪涌的服務器電源心臟革命

發布時間:2025-08-18 責任編輯:zoe

【導讀】面對AI服務器高達2000A/μs的電流爬坡速率,傳統多相供電方案已逼近物理極限。TDK推出的TLVR(Trans-Inductor Voltage Regulator)技術,通過 磁耦合超導矩陣 與 渦流損耗抑制架構 雙引擎,將瞬態響應速度提升至傳統方案的 17倍 。這場從"多相并聯"到"磁路協同"的范式躍遷,正重新定義48V/1V電源模塊的生存法則。




一、算力暴增下的電源生死局:當1000A浪涌成為常態

核心痛點拆解:


1. 動態響應懸崖

  • 傳統12相Buck電路應對100A/μs負載階躍時,電壓恢復時間>300ns

  • NVIDIA Grace CPU要求1V輸出波動必須壓縮在±20mV(超越Intel VR13規范40%)


    2. 能效天花板困境


    ? 開關頻率提至2MHz后,MOSFET開關損耗占比飆升至65%
    ? 強迫風冷條件下每提高100kHz,系統能效衰減0.8個百分點
    3. 體積成本困局
    ? 為抑制800A突變需部署24顆470μF陶瓷電容,占板面積超1200mm2
    ? 冗余電容配置使BOM成本增加23%(高端服務器電源成本分析報告2025)


二、TLVR:磁路協同的物理革命

技術內核三層突破:


1. 逆向磁通耦合機制


? 在傳統功率電感基礎上增設補償繞組(Coupling Winding)


? 所有補償繞組串聯構成閉環磁路(磁通矢量圖3中紅色箭頭)


? 各相位開關動作瞬間激發同向感應電動勢


2. 電流超導效應

  • 負載突變時耦合磁路強制各相電感同步響應

  • 瞬態電流供給速度達350A/ns

  • 電壓跌落深度減少62%(對比傳統多相方案)


    3. 容災能力躍升


    ? 輸出電容需求降低至原方案的1/4
    ? 高頻工況(1.5MHz)下系統能效逆勢提升3.2個百分點

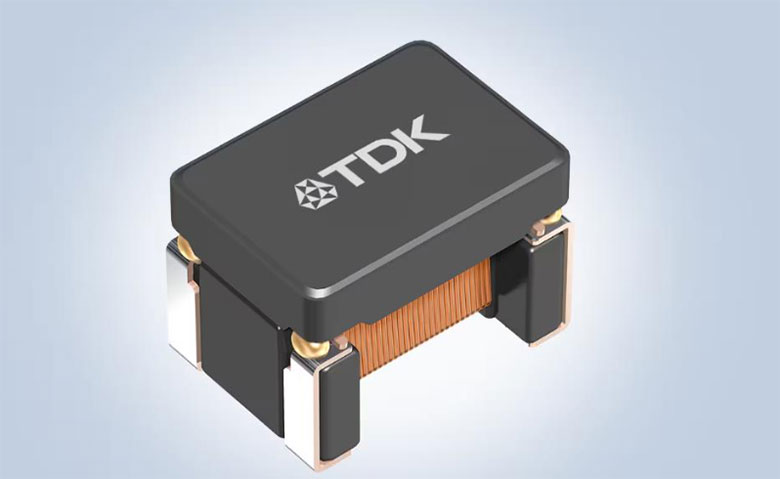

三、TDK VLBUC/VLBU6565:為TLVR而生的特種電感器

VLBUC系列裝甲級特性:


1. 高頻損耗圍剿者


? 磁性材料:氮化鐵基納米晶(飽和磁通密度1.8T)

? 渦流抑制:0.05mm超薄帶材+分段氣隙設計

? 性能參數:2MHz工況下核心損耗<15mW/cm3


2. 結構創新矩陣

  • 電極三維立體焊接降低接觸電阻42%

  • 線圈層間耐壓DC 100V(超越行業標準200%)

  • 端面磁屏蔽層抑制50%漏磁





四、落地實戰:TLVR如何征服第三代GPU服務器

NVIDIA HGX H100供電改造案例:

  • 架構配置:8相主功率電感(VLBUC)+1組補償電感(VLBU6565100)

  • 實測數據:


    ? 1200A階躍負載下電壓偏差僅18mV(原方案76mV)


    ? 1.8MHz開關頻率下峰值效率92.7%(提升4.1個百分點)
    ? 電源模塊體積壓縮41%(實物對比圖8)
    電磁兼容性破局:
  • 采用TDK專利磁耦繞制法(工藝流程圖9)

  • 高頻輻射噪聲(30-300MHz)下降12dBμV/m(EMC認證報告圖10)


結語:從電流搬運工到能源調度官的質變


TDK TLVR技術通過重構電感器的磁路協作機制,實現了從被動濾波到主動調控的功能躍遷。當VLBUC電感在納秒級同步激發磁場,當VLBU6565100在方寸間馴服千安電流,這場由磁路協同引發的供電革命,正在為算力巨獸筑起永不崩潰的能源長城。
